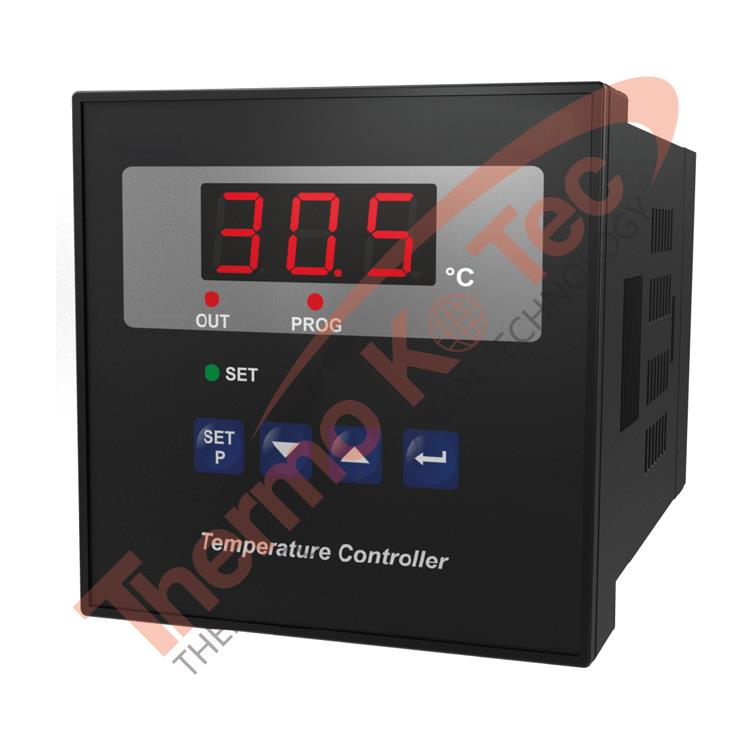

Ekran ve Ön Panel |
Butonlar |
Set, yön ve enter tuşları |
Led Göstergeleri |
SET (Yeşil), OUT (Kırmızı), PROG (Kırmızı) 3 mm |
Gösterge |
14 mm Kırmızı 3 dijit LED Gösterge |
Gövde |
Fiziksel Özellikler |
72 mm x 72 mm 95,5 mm |
Koruma Sınıfı |
NEMA 4X (IP65 at front, IP20 at rear) |
Ağırlık |
Yaklaşık olarak 0.21 Kg. |
Montaj |
Sabit Montaj |
Elektriksel Özellikler |
Besleme gerilimi ve Güç |
230 V ~ (+%15) 50/60 Hz. 1.5 VA 115 V ~ (+%15) 50/60 Hz. 1.5 VA 24 V ~ (+%15) 50/60 Hz. 1.5 VA 24 Vac/dc ~ (+%15, +%10) 50/60 Hz. 1.5 VA |
Sensör Girişleri |
NTC, PTC, TC, RTD NTC (10k @.25 ?) PTC(1000 @.25 ?) J, K (IEC584.1)(ITS90) PT-100, PT-1000 (IEC751)(ITS90) |
Skala |
Fe CuNi 0?...800? NiCr 0?...999? PT 100 -50?...400? / -19,9?...99.9? NTC -50?...100? / -19,9?...99.9? PTC -50?...130? / -19,9?...99.9? |
Doğruluk |
Termokupl ve Termorezistans için Tam skalanın ±% 1 |
Çıkışlar |
Röle Çıkışı |
Rezistif Yükte 7A @ 250 V ~ |
2. Röle Çıkışı (Opsiyonel) |
Rezistif Yükte 7A @ 250 V ~ |
Kontrol |
Histerisis |
1 ile 100? TC tip cihazlar için, 1 ile 100? PT-100 (-50?, 400?) ve PT-1000 (-50?, 400?) , 0.1 ile 10.0? PT-100 (-19.9?, 99.9?) ve PT-1000 (-19.9?, 99.9?), 0.1 ile 10.0? PTC (-19.9?, 99.9?) ve NTC (-19.9?, 99.9?) 1 ile 20? PTC (-50?, 130?) ve NTC (-50?, 100?) |
Kontrol Formu |
On / Off |
Okuma Sıklığı |
Saniyede 3 okuma |
Kalite Standartları |
Uyumlu Belgeler |
GOST-R, CE |
