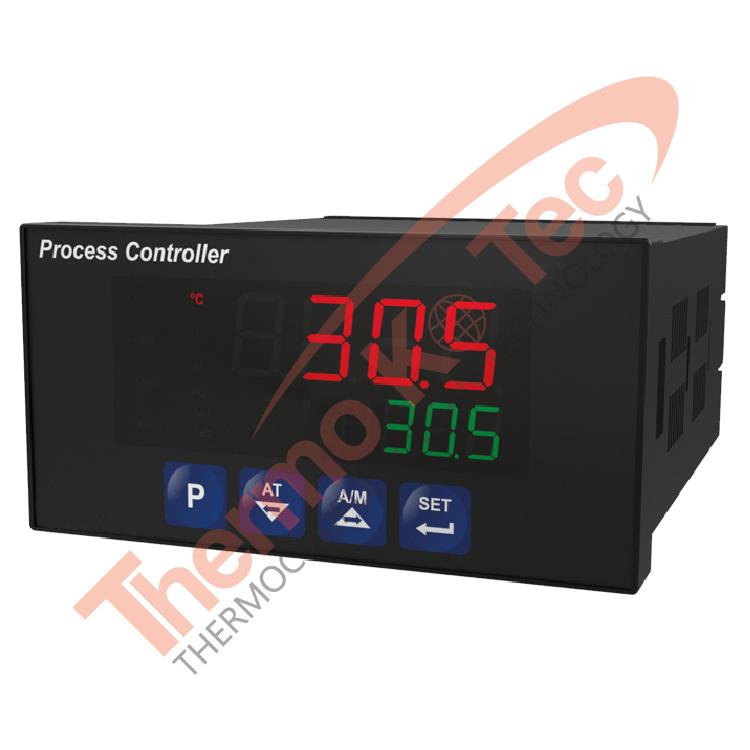

| Gösterge ve Ön Panel |
| Butonlar |
P (Prog), AT (Auto Tune), A/M (Otomatik/Manuel), Set ve Enter butonları. |
| Led Göstergeler |
AT (Auto Tune), M (Manuel Mod), A (Otomatik Mod),
PSET ( Proses Set Değeri), ASET1 (Alarm-1 Set Değeri),
ASET2 (Alarm-2 Set Değeri), PO ( Proses Çıkışı) ,
AO1 ( Alarm Çıkışı-1 ), AO2 ( Alarm Çıkışı-2) °C / °F / V
|
| Göstergeler |
13.2 mm Kırmızı 4 dijit LED gösterge, |
| |
8 mm yeşil 4 dijit LED gösterge. |
| Boyut |
| Fiziksel Özellikler |
96 mm x 48 mm 86,5 mm |
| Koruma Sınıfı |
NEMA 4X (Önden IP65, Arkadan IP20) |
| Ağırlık |
Yaklaşık olarak 0.21 Kg. |
| Montaj Tipi |
Sabit montaj kategorisi. |
| Elektriksel Özellikler |
| Besleme Voltajı ve Gücü |
100-240 V ~ (-15%,+10%) 50/60 Hz. 6 VA
24 V ~ (-15%,+10%) 50/60 Hz. 6 VA
24 Vdc (-15%,+10%) 6 W |
| Proses Girişleri |
Üniversal Giriş TC, RTD, Voltaj/Akım (dc) |
| Termokupl Giriş Tipleri |
Parametrelerden Seçilebilir L (DIN43710), J, K, R, T, S, B, E, N (IEC584.1) (ITS90) |
| Termorezistans Giriş Tipleri |
PT100 (IEC751) (ITS90) |
| Voltaj Giriş Tipleri (DC) |
Parametrelerden Seçilebilir 0-50 mV, 0-5 V, 0-10 V |
| Akım Giriş Tipleri (DC) |
Parametrelerden Seçilebilir 0-20 mA, 4-20 mA |
| Doğruluk |
Termokupl, Termorezistans ve Voltaj için tam skalanın ± %0,25'i , Akım ölçümleri için tam skalanın ± %0,70'i |
| Çıkışlar |
| Röle Çıkışları (2x) |
5A@250 V~ rezistif yükte |
| SSR Çıkışı |
15mA@15V (maksimum) |
| Kontrol |
| Kontrol Formları |
On / Off, P, PI, PD, PID |
| Okuma Sıklığı |
Saniyede 3 okuma |
| Kalite Standartları |
| Uyumlu Standartlar |
UL (Dosya Numarası: E 254103), GOST-R, CE |
