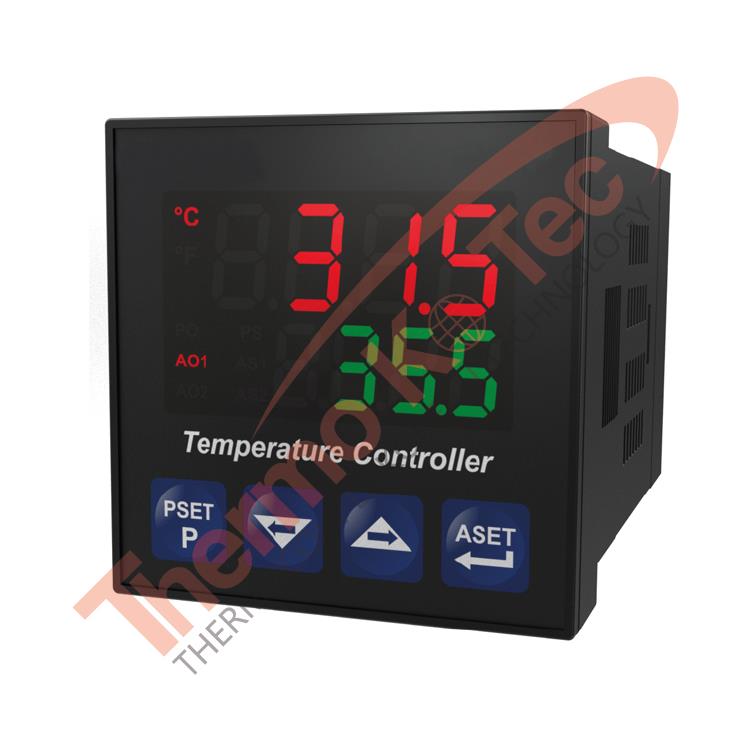

| Ekran ve Ön Panel |
| Butonlar |
SETP, Aset ve yön tuşlarını |
| Led Göstergeleri |
PS (Proses set değeri), AS (Alarm set değeri),
PO (Proses çıkışı), AO (Alarm çıkışı),
° C ve ° F ünitesi ekran LED Göstergesi |
| Proses Göstergesi |
10.1 mm Kırmızı 4 dijitli LED Gösterge |
| Set Göstergesi |
8 mm Yeşil 4 dijit LED Gösterge |
| Gövde |
| Fiziksel Özellikler |
48 mm x 48 mm x 95 mm |
| Koruma Sınıfı |
NEMA 4X (önden IP65, arkadan IP20) |
| Ağırlık |
Yaklaşık Olarak 0.25 Kg. |
| Montaj |
Sabit Montaj |
| Elektriksel Özellikler |
| Besleme gerilimi ve Güç |
230 V ~ (+%15) 50/60 Hz. 1.5 VA
115 V ~ (+%15) 50/60 Hz. 1.5 VA
24 V ~ (+%15) 50/60 Hz. 1.5 VA
24 Vac/dc (+%15, +%10) 50/60 Hz. 1.5 VA |
| Sensör Girişleri |
J, K, R, S, T (IEC584.1) (ITS90) parametreleri arasından seçilebilir
PT-100 (IEC751) (ITS90) |
| Doğruluk |
Termokupl ve Termorezistans için Tam skalanın ±% 0.25 |
| Çıkışlar |
| Proses Çıkışı |
Rezistif Yükte 5A @ 250 V ~ |
| Alarm Çıkışı |
Rezistif Yükte 5A @ 250 V ~ |
| SSR Çıkışı |
Maksimum 20 mA @ 12 Vdc |
| Kontrol |
| Kontrol Formu |
On / Off, P, PI, PD, ve PID üzerinden Programlanabilir |
| Frekans Okuma |
Saniyede 3 okuma |
| Kalite Standartları |
| Onaylar |
GOST-R, CE |
